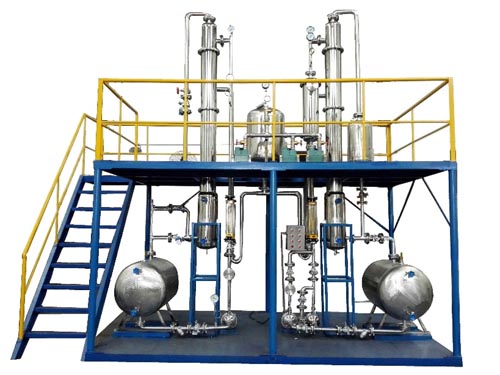

HYHGCZ-1化工設備拆裝綜合實訓裝置
一、裝置功能
1．強化手動操作技能訓練。
2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管道流動阻力、管件識辨、離心泵特性、流量計安裝、換熱器特性和四大化工參量的安裝、
4．掌握離心泵、換熱器、填料塔的結構、安裝及使用。
二、外形尺寸
對象部分：長×寬×高4800x2500x4200mm(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板
測控部分：開關盒集成于對象部分之上。
三、系統功能：可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
公用工程
水：實訓過程中可循環使用，實訓結束后排空即可。
電：電壓AC380V，功率5.5kW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水
|
