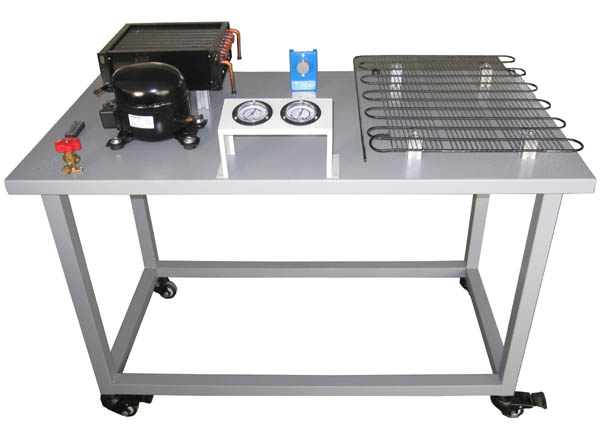

HY-9920Q型制冷管路維修基本技能實訓裝置

一、產品概述

本實訓設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。

二、技術參數：

工作電源：單相三線 220V ± 5 ％ 50Hz

制冷劑： F-12

外形尺寸： 1200 × 600 × 780mm

環境溫度：－ 10 ℃ ～ 40 ℃

相對濕度： <85%

設備重量： 30Kg

二、配置清單：（單臺配置）

序號 名 稱 數量 性能描述 1 壓縮機 1 臺 臥式 2 冰箱過濾器 1 個 銅質、管狀 3 冰箱冷凝器 1 個 鐵質噴塑、片式 4 冰箱蒸發器 1 只 鋁質、管式 5 冰箱溫控器 1 只 機械可調 6 高壓表 1 只 指針式 7 低壓表 1 只 指針式 8 視液鏡 2 只 圓鏡直視、銅質外殼 9 銅管 1 套 圓形 10 手閥 1 只 銅質 11 實驗臺架 1 臺 鋼木結構 12 實訓指導書 1 套 與實訓臺配套 三、操作工具：（單臺配置） 序號 名 稱 數量 性能描述 1 焊具 2 只 便攜式 2 彎管器 1 付 鋼質 3 擴口器 1 付 鋼質 4 鋼管割刀 1 把 鋼質 5 電鉻鐵 1 把 內熱式 6 烙鐵架 1 個 阻燃 7 剝線鉗 1 把 多用 8 尖嘴鉗 1 把 鋼質、絕緣 9 螺絲刀 2 套 十字、一字各 1 把

四、實訓項目

1 、管路距離的確定

2 、割管

3 、彎管

4 、擴管

5 、脹管

6 、把管路安裝到對應部件的合理位置

7 、完成對冰箱系統的保壓

8 、檢漏

9 、判斷冰箱壓縮機的繞組

10 、完成冰箱系統的線路鋪設和連接

11 、抽真空

12 、電氣調試

13 、工況的調整
